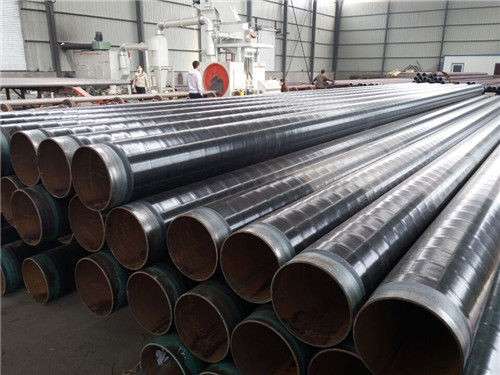

三布五油防腐钢管实验效果

    三布五油环氧煤沥青防腐螺旋钢管曾经进行了长期的腐蚀实验室实验，以模拟防腐层应用效果。腐蚀实验环境有土壤、水、试验主要检查应力腐蚀开裂问题，其实验防腐是把有缺陷的聚乙烯防腐层钢管置于腐蚀条件和应力条件下，腐蚀环境为含有NaHCO3的沙土环境，温度70℃，管地电位-430~-460mV，环氧煤沥青防腐螺旋钢管表面以不同方式预处理，所有环氧煤沥青防腐螺旋钢管均带压循环。实验结束，防腐层缺陷周围或多或少都有剥离，但剥离区为发现腐蚀。

    环氧煤沥青防腐螺旋钢管表面无氧气化皮的钢管为出现应力开裂，有氧化皮的钢管出现了开裂，裂纹深度0.2mm，可能是由应力腐蚀造成。由此得出结论，彻底的表面处理是防止应力开裂的有效手段。三布五油环氧煤沥青防腐层施工涂料调制按照厂家提供的配合比进行,先将底漆或面漆倒入干净的容器内,再缓慢加入固化剂边加入边搅拌均匀。油漆桶打开后，先将桶内油漆充分搅拌均匀,使其混合均匀无沉淀。配好的调料须熟化30min以后方能使用，在常温下调好的涂料可以使用4——6h左右。涂刷，涂刷过程中，如果粘度太大不宜涂刷时，可加入重量不超过5%的稀释剂。操作时先在除锈后的钢管上尽快涂刷底漆，涂刷均匀不可漏刷，每根钢管两端各留150mm左右以备焊接后再涂刷。底漆干透后，用面漆和滑石粉调成腻子，在底漆上打匀后涂刷面漆，涂刷均匀不可漏涂。常温下底漆和面漆间隔时间不超过24h。

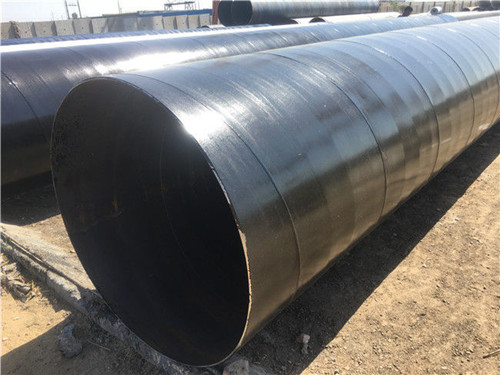

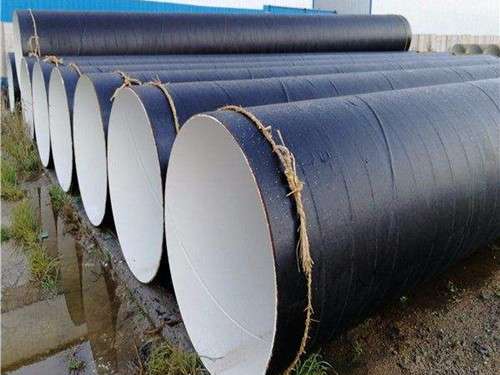

    六油两布环氧煤沥青防腐螺旋钢管防腐蚀耐度好国内环氧煤沥青防腐螺旋钢管的制造业和租赁业如雨后春笋蓬勃发展，全国的环氧煤沥青防腐钢管制造企业不下几十家，年产量早已过万，在世界上可称之为环氧煤沥青防腐钢管生产的大国。不仅如此，在环氧煤沥青防腐钢管的结构、技术、工艺上都有了很的改进和提高。从初的不了解、不认识到现在的现如今建筑行业中必不可缺少的必备机具，对行业内有关了解的人来说是从思想和认识上是一个空前的提高。正因为如此，环氧煤沥青作为钢管的防腐涂料的性价比很高，并通过工程测试表明可安全使用多年。
