管道内壁ipn8710防腐修补平衡

    IPN8710饮水防腐钢管钢材表面除锈后应在16小时内，在潮湿区和沿海地区应在8小时内涂刷底漆，否则发生二次生锈，则须用钢丝刷处理。对已预涂车间底漆的物件在运输、装配过程中的焊接部位及热处理时产生的损伤部位和缺陷、火工损伤部位，用电动砂轮、钢丝刷处理。对涂有锌粉底漆，已受大气侵蚀产生的白锈（锌盐），用手动或电动钢丝刷、清水处理。对于高硬度、双组份固化涂膜，超过了涂装间隔，须用砂纸、钢丝绒将漆膜打毛处理。混凝土表面处理。Ipn8710饮水防腐钢管基层表面清理干净、去浮尘、去油污，凸起的颗粒、棱角、松动部位应铲除，外观平整度要好。凹坑、不平处用腻子修补平整。

    管道的结构是引起腐蚀的重要因素，如局部腐蚀、磨损腐蚀、缝隙腐蚀等。 管道在设计时，在用于电解质溶液的管道应尽可能用同种金属直接焊接，避免使用异种金属直接焊接造成的电偶腐蚀，当必须采用不同金属组合时，则采取必要的绝缘措施。单面焊接的管道焊缝必须焊透，不焊透的焊缝不仅影响管道的强度，也容易在管道内壁形成缝隙，造成缝隙腐蚀。管道内的介质在流动过程中会对管道造成磨损，在设计管道时，应考虑到流体在管道内流动状态，尽可能使其在管道内均匀流动，避免管道通路断面和方向的急剧变化，尽量降低压差和流速。流体中若含有固体颗粒，固体颗粒在流动过程中与管道内壁碰撞摩擦，会加速管道的磨损腐蚀，因此要尽量减少流体中颗粒物的含量。降低管道腐蚀，先在设计时应采用对防止腐蚀有利的结构。

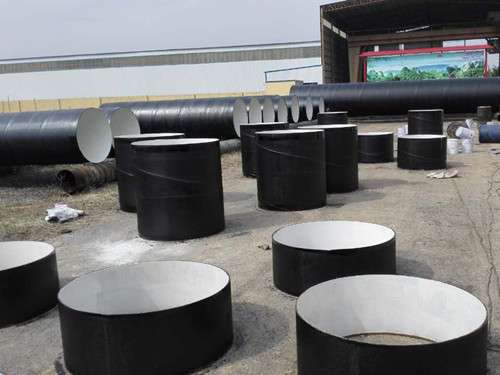

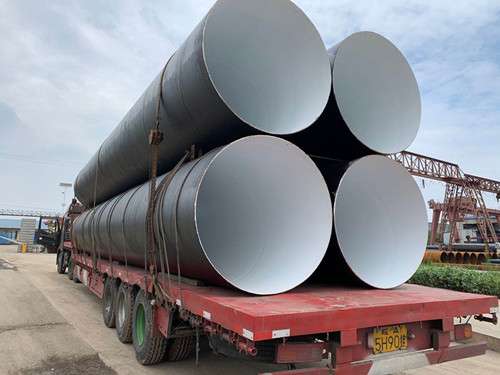

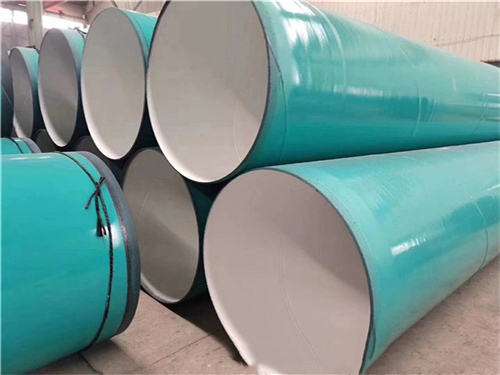

    饮用水IPN8710防腐钢管依据涂层的方式不同有外镀锌与内涂层相结合型与内外全涂层型钢塑复合管的区别。依据外涂层的金属材料不同衬塑复合钢管又分为外镀锌型、外涂塑型和外镀锌铝合金型衬塑复合钢管。此外，还有一大类是注塑钢管，目前知道的有聚丙烯和聚氯乙烯给水钢管，但在《钢塑技术规程》中未予确认。钢塑复合管是一种比较好的防腐管材，钢塑复合管目前较大的管径有DNl25－DN300，在室外大中管道给水上使用受到一定的局限。低压流体输送用焊接钢管与镀锌焊接钢管也有普通钢管和加厚钢管之区别。对焊接钢管来说，管壁加厚其承压能力随之适当提高，而相对无缝钢管类型管材来说，造价仍属低廉型钢管之列。无缝钢管主要体现在管壁厚度随多种档次和材质之分而承压不同。
