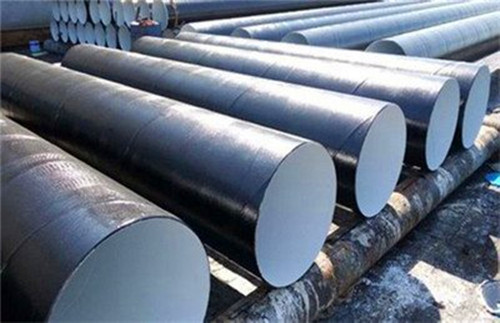

输水用环氧煤沥青防腐钢管从引进、推广到今天从原来的脚踏架到现如今的机械化和文明施工程度，可以说是一个空前的飞跃。从不了解、不认识到现在的现如今建筑行业中必不可缺少的必备机具，对行业内有关了解的人来说是从思想和认识上是一个空前的提高。

测定附着力的方法有：划圈法、划格法、拉开法、扭开法及美国ASTM中的划X法等数种，国家标准标准GB1720规定了划圈法测定漆膜附着力的方法，而GB9286规定了采用划格法测定附着力，GB5210规定了采用拉开法测定涂层附着力的方法。其中应用最简便的是划圈法测定漆膜附着力，现场最为常用的是划格法。

一般钢管表面都有氧化皮、锈蚀、油污、灰尘等,若不经处理,会直接影响涂层的附着力,为了保证防腐层的使用寿命,钢质表面处理需采用喷砂除锈,使基本面能达到SaZ(l/2)级(用肉眼看表面有明显的毛纹),除完锈应在6h内涂刷底漆。涂底漆。涂底漆可采用滚刷或漆刷,涂刷底漆要求尽量薄涂,一般为30拜m一5如m,应注意漆膜均匀不得漏涂。

   四油两布环氧煤沥青防腐钢管在应用中有哪些注意事项呢：油漆的配比要严格按照要求来进行、涂装施工及保养。油漆应存放在干燥、通风、阴凉处，严禁雨淋暴晒、和接近火源；运输应遵守易燃运输的安全规定。为确保涂层质量，施工时，如遇风沙、雨、雪、雾天气时应停止防腐层的露天施工。当环境温度低于-10℃高于40℃或相对湿度高于80％时，不宜施工。

涂装时下一道涂层应在上一道涂层实干后涂装，如果丙烯酸聚氨酯漆漆膜完全固化，应打毛后再涂装下一道。涂装后的设备应在防腐层完全固化后交付使用，未固化的涂层应防止雨水浸淋。冬季施工每道涂层需彻底干燥，层间重涂时间比夏季施工要求长。

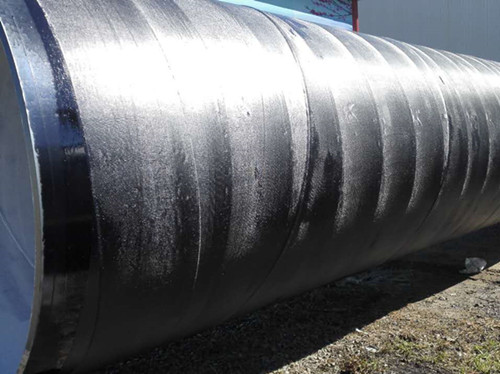

环氧煤沥青防腐管技术质量标准；环氧煤沥青防腐管技术质量指标符合《埋地钢质管道环氧煤沥青涂层技术标准》，钢管防腐等级符合设计要求，各种防腐等级的防腐结构符合规定。防腐钢管是环氧煤沥青钢管中的一种，主要有环氧树脂+煤焦油沥青+填料制成的涂料在钢管表面上用玻璃布作为加强涂敷而成的防腐层。
